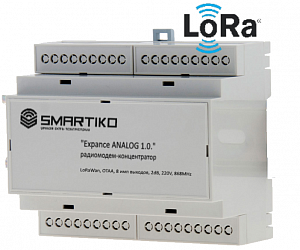

Радиомодем-концентратор «Expance ANALOG» предназначен для одновременной работы с несколькими электросчетчиками, оборудованных импульсными телеметрическими выходами. Производит подсчет и передачу количества потреблённой электроэнергии в информационные системы. Устанавливается на DIN-рейку:
- подключение до 8 электросчетчиков
- внешнее питание 220v + резервное питание 3,6v
- передача данных в городе до 7 км
- сигнализация при отключении электричества
- автоматическое подключение к LoRaWAN-сетям
______________________________________________________________________
Применение:
- УК, ТСЖ, Садовые товарищества, Коттеджные поселки: в системах АСКУЭ
Заказать
|
Радиомодем-концентратор «Expance ANALOG» устанавливается в электрощитовые подъездов МКД, на столбах коттеджных поселков и подключается к нескольким электросчетчикам по телеметрическим выходам.
Производит подсчет и передачу часовых показаний количества потреблённой электроэнергии в информационные системы 1 раз в 3 часа.
Встроенный блок питания на 220V позволяет использовать внешнее питание. Предусмотрено резервное питание 3,6 v от батареи АА-типа.
Внешняя всесторонняя антенна (2 dB) встроена в корпус устройства. Дальность передачи данных составляет в городе до 7 км.
Использует высокочувствительный трансивер SX1276 (чувствительность -148dBm), что особенно важно в режиме работы на постоянный прием команд с центрального сервера (класс "С") для мгновенного удаленного съема показаний с электросчетчиков.
При отключении электропитания в электрощитовой отправляет аварийный сигнал в информационный центр и переводит работу устройства на резервное питание. При возобновлении подачи электричества отправляет информацию о возобновлении электропитания.
Является LPWAN-устройством. Радиопередача осуществляется с помощью стандартного LoRaWAN-протокола (мировой стандарт в телеметрии), без привязки к какому-либо оператору телеметрии. Может работать в любой LoRaWAN-сети. |
- Размеры: 106х90х57 мм;
- Масса изделия: 120 г.;
- Процессор: ARM® Cortex®-M3
- Чувствительность: -148dBm
- Мощность: до 25мВт (14 дБм)
- Диапазон частот: 868 МГц (возможность настройки любого частотного плана в диапазоне 863-869МГц)
- Протокол передачи данных: LoRaWan
- Съём и передача показаний: часовые показания формируются в пакет и отправляются по радиоканалу 1 раз в 3 часа (расписание и частота замера настраивается).
- Принадлежит к классу "А" устройств, в классификации LoRaWan. Возможен перевод в класс «С»
- Часы реального времени;
- Импульсные входы: 8 шт.
- Крепление на DIN-рейку.
- Подсчет импульсов: геркон, схема намур.
- Питание внешнее (основное): 220 v, имеет внутренний блок питания
- •Питание внутреннее (резервное): съёмная батарея (Li-SOCl2) ER14505: 3,6В, 2400 mA*h;
- Скорость передачи данных: от 0,3 до 40 кбит/сек;
- Антенна: всесторонняя (Omni): 2 dB;
- Температурный диапазон работы: от -40°C до +80°C.
