LoRaWAN-Радиомодуль RM-IPE36-256CM376-868

Главная » Продукты » Радиомодемы и Готовые устройства » LoRaWAN-Радиомодуль RM-IPE36-256CM376-868

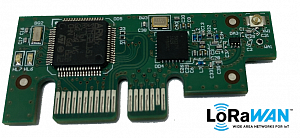

Компактный и недорогой LoRaWAN-радиомодуль PCI_E-Modem_v1.0.(Модель RM-IPE36-256CM376-868) , работающий в нелицензированном диапазоне 868 МГц.

  • Объединяет мощный контроллер Cortex-M3 с приемопередатчиком LoRaWAN® SX1276 от Semtech Corporation.
  • Чувствительность до -148 дБм с максимальной выходной мощностью до +20 дБм.
  • Сверхнизкое энергопотребление до 3-5 мкА:
  • Удобный форм-фактор для установки в стандартный 36-контактный разъем «PCI-Express»


Заказать
ОписаниеХарактеристикиДокументация

Модель RM-IPE36-256CM376-868 AU

Компактный и недорогой радиомодуль, работающий в нелицензированной полосе 868 МГц и объединяющий мощный контроллер Cortex-M3 с приемопередатчиком LoRaWAN® SX1276 от Semtech Corporation. Чувствительность до -148 дБм с максимальной выходной мощностью до +20 дБм дают максимальный бюджет связи до 168 дБ. Потребление в режиме энергосбережения 3-5 мкА

Предназначенный для работы в составе электронных устройств в качестве LoRaWAN приёмо-передатчика в бескорпусном исполнении.

Оснащен торцевым разъемом, для установки в стандартный 36-контактный разъем «PCI-Express», позволяя устанавливать модуль без дополнительной пайки, а также многократно повышая ремонтопригодность всего электронного устройства

Малые габариты и вес модуля в сочетании с разъемом PCI-Express обеспечивают надежное соединение контактов и крепление модуля.

Обладает отличными характеристиками по передаче радиосигнала:

  • На открытой местности до 15 км
  • В сельской местности, частный сектор до 10 км
  • В городе, при плотной городской застройке до 5 км

Предназначен для работы в любой сети LoRaWan.

Питание и потребление (осуществляется с базового устройства)

Стандартное напряжение питания

3,3-3,6В

Минимально допустимое питания

2,5В

Потребление в режиме энергосбережения

3-5 мкА.

Номинальное потребление не более

10 мА

Потребление в режиме обмена данными с базовым устройством

не более 20 мА (зависит от базового устройства).

Потребление в режиме приема радиосигнала

не более 20 мА

Потребление в режиме передачи радиосигнала

не более 150 мА

Габариты модуля с UFL-коннектором

51 х 22,1 х 4,72

Габариты модуля с внутренней спиральной антенной

51 х 24,52 х 6,36

Микроконтроллер

STM32L151RCT6ATR

Трансивер

SX1276IMLTRT

Радиосвязь

Частотный диапазон

863 - 870 МГц

Полоса частот одного канала

от 125 до 250 кГц.

Максимальная мощность радиосигнала передатчика

+20дБм

Максимальная чувствительность приемника

-148 дБм

Максимальный бюджет связи

168 дБ

Минимальное соотношение сигнал/шум приемника

-20дБ

Радиус действия

до 20000 м

Цифровые интерфейсы

Цифровые интерфейсы

USB, SPI, I2C, UART

Отладочный интерфейс

SWD и дополнительно UART

Настраиваемые I/O общего назначения



Аналоговые интерфейсы

Входы АЦП

6 входов в базовой конфигурации

Выход ЦАП

1

Вход операционного усилителя

1
